3051DP差壓變送器用途

　　LT-3051DP差壓變送器主要用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。

　　3051DP差壓變送器通用技術性能和參數

　　輸出信號：4～20MA.DC二線制（模擬）二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）供電電源：12～45V.DC（詳見負載特性圖）負載特性：量 程 比：10：1或100比1電源影響：<0.005%輸出量程/V負載影響：電源穩定時，無負載影響。測量精度：調校量程的±0.1%，±0.2%（標配精度為±0.2%，若選擇其他精度請在訂貨選型時注明。）阻 尼：通?？稍?.1至16秒之間任意設定。啟動時間：<2秒，不需預熱

　　工作環境：環境溫度 -29～93℃（模擬放大器）-29～75℃（數字/智能放大器）-29～65℃（帶顯示表頭）環境濕度 0～95%防護特性：防護能力 IP65防爆類型：隔爆型 Exd II BT4-6本安型 Exia II CT5靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代號為3），在管道壓力下通過調零給予校正。HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。指示表（%）：液晶數顯 精度±0.2%振動影響：任何方向200Hz振動時，±0.05%/g。安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來修正。重 量：3.9Kg（不包括附件）

　　典型產品外形尺寸

　　安裝形式

　　變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C ），獨立安裝于測量對象之外，適用于DP、HP、DR、DP 、GP和AP型；

　　A.板裝彎支架.訂貨代號B2B.管裝彎支架.訂貨代號B1C.管裝平支架.訂貨代號B3

　　●引壓連接方式

　　引壓形式壓力容室螺孔引入橢圓接頭螺孔引入一體化安裝平衡閥引入特征引壓管直接與壓力容室的螺孔NPT 聯接引壓管通過橢圓接頭上的螺孔NPT 與壓力容室聯接引壓管通過與其焊接的球形接頭，與平衡閥及壓力容室聯接圖例  適用范圍壓力變送器壓力變送器或差壓變送器差壓變送器

　　●引壓連接方式

　　表4 引壓方式

　　選件類型代號名 稱示 意 圖說 明引壓附件不注橢圓接頭_____引壓孔為橢圓接頭內螺紋NPTC1NPT 外螺紋接頭 一端與橢圓接頭內螺紋孔相連，另一端與引壓管φ13相焊接。C2M20×1.5丁字接頭 一端壓緊在變送器的壓力容室或三閥組上，另一端與引壓管φ13相焊接。C3NPT 外螺紋接頭 一端擰入變送器壓力容室的內螺紋孔內，另一端與引壓管φ13相焊接。接觸介質O形環不注氟橡膠 在濃酸、強氧化酸、有機溶液中較穩定，不能用于氨類介質。W2腈橡膠具有良好的耐油性和耐寒性。W3乙烯-丙烯橡膠有良好的耐臭氧性。耐氣候性，不宜用于汽油或變壓器油中。W4氯丁橡膠抗臭氧和耐油性好，耐中強酸和氨類物質。輸入/輸出特 性不注正向特性 輸出電流與輸入壓力成正比。V1反向特性1.對DP、HP或DR用戶可先通過正向特性調準量程，再采用負遷移將無壓力輸入時的電流調為20mA，然后把被測壓力接到低壓側即可實現。2.對GP必須通過制造廠專門裝配和調試來實現。防 爆I本安型____防爆標志ExiaⅡCT5表面處理K1脫脂處理____脫脂后干燥處理K2用惰性液灌充元件，并經脫脂處理。

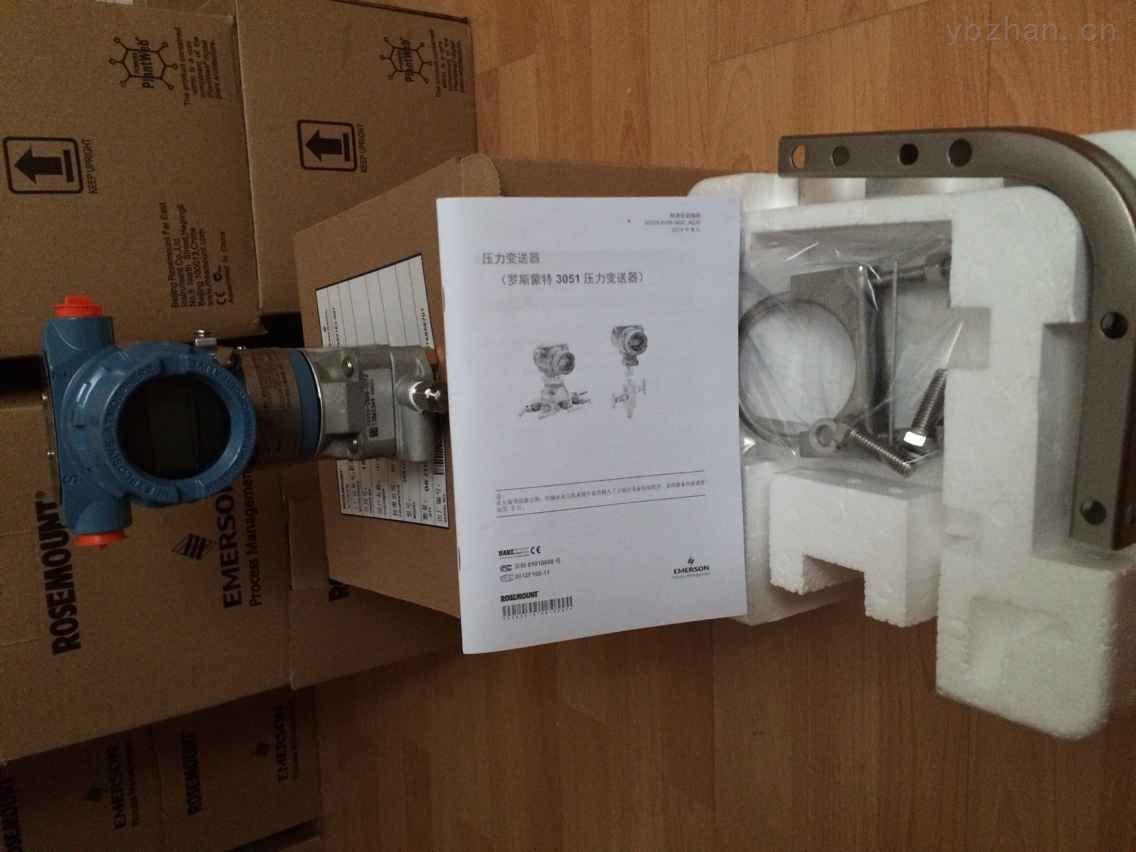

　　LT-3051DP型差壓變送器

　　代號 測量范圍 （KPa）3456780 - 1.3 ～ 7.50 - 6.2 ～ 37.40 - 31.1 ～ 186.80 - 117 ～ 689.50 - 345 ～ 20680 - 1170 ～ 6895

　　代號 輸出形式SFS4～20mA.DC 數字放大器，兼有平方根輸出,并帶4位LCD數字顯示4～20mA.DC 智能放大器，可選擇開方或線性，并采用HART協議通訊

　　代號 容室和接頭材質 排氣/排液閥材質1234碳鋼鍍鉻 316鋼316鋼 316鋼哈氏合金C 哈氏合金C蒙耐爾合金 蒙耐爾合金

　　代號 隔離膜片材質2345316L鋼哈氏合金C蒙耐爾合金鉭

　　代號 靜壓允許值 （MPa）BCD51014

　　代號 灌充液種類無F低粘度硅油氟油（惰性液,用于制氧系統）

　　代號 選用件M3B1B2B3D1D2不注C1C2C3dI數顯指示表 4位LCD數字顯示管裝彎支架（安裝管φ60）板裝彎支架管裝平支架（安裝管φ60）排氣/排液閥裝在容室側面的上部排氣/排液閥裝在容室側面的下部橢圓接頭內螺紋NPT NPT 外螺紋接頭M20×1.5丁字接頭NPT 外螺紋接頭隔爆型，防爆標志ExdⅡBT4-6本安型，防爆標志ExiaⅡCT5

　　LT-3051DP 5 E 2 3 C F M3 B2 0～150KPa 選型舉例

　　羅斯蒙特3051DP差壓變送器的應用:

　　新型羅斯蒙特3051DP差壓變送器的性能指標保證在不同工況下的精度和穩定性。靈活可變的CoPlanarTM平臺設計不但為您目前的應用需求提供上佳方案，同時通過PlantWeb工廠管控網和現場總線技術也完全能滿足您將來的技術要求。羅斯蒙特3051DP差壓變送器小巧而質輕的共面設計，具有較佳性能，對現場的庫存要求低，是進口壓力變送器中的典范。3051差壓變送器采用301/305/306閥組,可節約安裝費用20%以上。因為羅斯蒙特公司可將Rosemount變送器/閥組在工廠一體化安裝。
