3051壓力變送器零點如何調整 羅斯蒙特3051壓力變送器工作原理及結構
一、調零常規有以下方法：
1、表頭上有快速按鈕，一個是S量程，一個是Z零點，你可以按住Z幾秒之后，它可以快速把當前壓力設為零點（輸出4ma）。2、用375清零（把當前壓力歸零）。
2、改量程用手操器進去改就OK了，還有就是按快速按鈕S把當前測得得壓力輸出20mA。

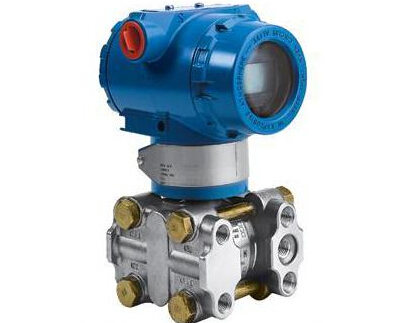

智能壓力變送器
3、顯示不準主要就是主控顯示與現場表頭壓力不一樣：
①、你可以把表的量程和主控的設置一樣，用375清零后就可以了（不鼓勵經常這么干，影響表的線性）。②、通過改變表的量程實現與主控的一致，方法就是把量程整體遷移。
4、壓力變送器/差壓變送器的校準:先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA, 零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。
如果儀表測量值和真實值有誤差，首先判斷是導壓口、受壓腔是否堵塞，膜片有無污物粘連。再判斷儀表是否損壞（絕大部分是膜片損壞）。
羅斯蒙特3051壓力變送器工作原理及結構

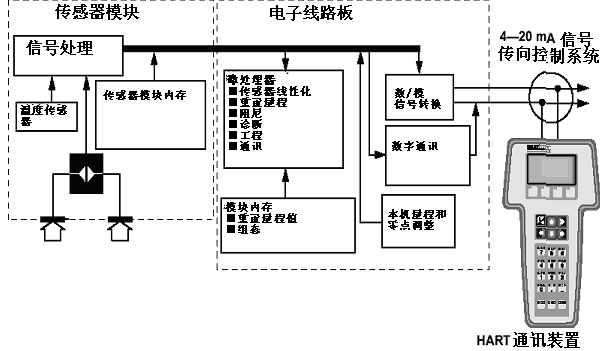

3051 型變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統（隔離膜、充油系統和傳感器）以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器（電阻式測試檢測器）、儲存模塊和電容/數字信號轉換器（C/D 轉換器）。來自傳感器模塊的電子信號被傳輸?shù)诫娮釉鈿ぶ械妮敵鲭娮釉ｋ娮釉鈿ぐㄝ敵鲭娮泳€路板（微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器）、本機零點及量程按鈕和端子塊。
因為 3051C 型變送器設計壓力適用于隔離膜，當油偏離中心膜時，改變電容信號。然后該電容信號在 C/D 轉換器中被轉換成數字信號。隨后微處理器從電阻式溫度檢測器和 C/D 轉換器中獲取信號并計算出正確的變送器輸出。隨后，該信號被送到 D/A 轉換器，D/A 轉換器將信號轉換回模擬信號并在4-20 mA 輸出上疊加 HART 信號。

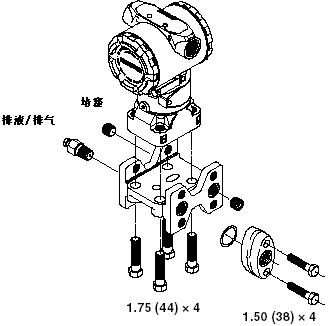

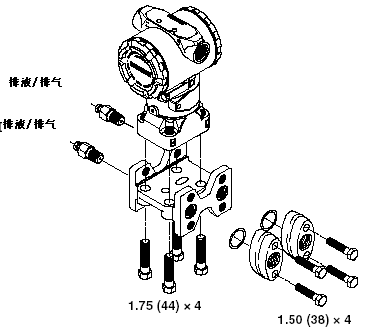

3051 型變送器結構圖
表壓/絕壓變送器
2.2 3051 型變送器參數設置
HART 通訊裝置快捷鍵序列

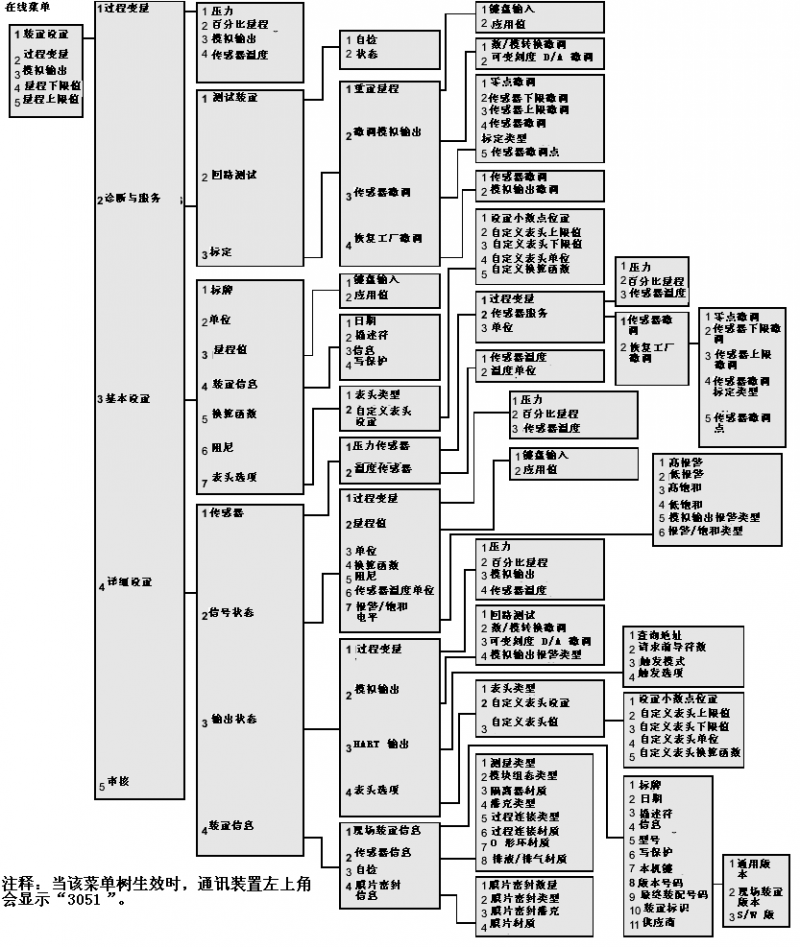

3051 型 HART 通訊裝置菜單樹
3.1 3051變送器常見異常
|
故障 糾正措施 |
|
|
變送器毫安讀數為零 |
檢驗信號端子是否接通電源
檢查電源線的極性是否接反
檢驗端子電壓是否處于 10.5 至 42.4 V dc 之間
檢查開放式二極管是否與測試端子交叉 |
|
變送器不能用 HART 通訊裝置通訊 |
檢驗輸出是否在 4 和 20 mA 之間或是否為飽和電平
檢驗變送器的 DC 電源是否清潔（峰值與峰值之間最大 AC 噪音為 0.2 伏）
檢查回路電阻，最小為 250 歐姆 （電源電壓 —變送器電壓/回路電流）
檢查單元地址是否正確 |
|
變送器毫安讀數高或低 |
檢驗所施加的壓力
檢查 4 和 20 mA 量程點
檢驗輸出不在報警狀態
檢驗是否需要 4 - 20 mA 輸出微調 |
|
變送器對所施加的壓力變化沒有響應 |
檢查測試設備
檢查引壓管線或閥組是否阻塞
檢驗所施壓力是否在 4 和 20 mA 設置點之間
檢驗輸出不在報警狀態
檢驗變送器不在回路測試模式 |
|
數字壓力變量讀數低或高 |
檢查測試設備 （檢驗精度）
檢查引壓管線是否阻塞或濕段較低部位被灌充堵塞
檢驗變送器是否正確標定
檢驗測量壓力計算 |
|
數字壓力變量讀數不穩定 |
檢查測量系統確定壓力線路是否有故障設備
檢驗變送器對設備的開/關不能直接做出反應
檢驗測量阻尼是否正確設置 |
|
毫安讀數不穩定 |
檢驗變送器的電源是否有足夠的電壓和電流
檢查是否有外部電氣干擾
檢驗變送器是否正確接地
檢驗雙絞線的屏蔽是否只在一端接地 |
