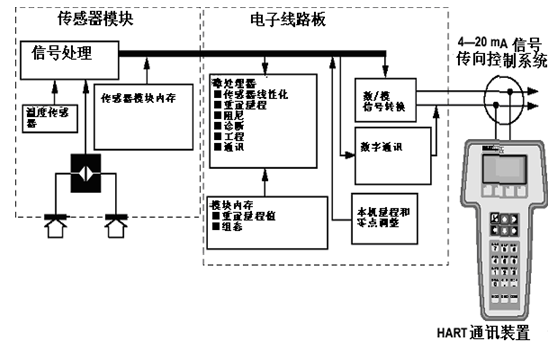

3051壓力變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統（隔離膜、充油系統和傳感器）以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器（電阻式測試檢測器）、儲存模塊和電容/數字信號轉換器（C/D 轉換器）。來自傳感器模塊的電子信號被傳輸?shù)诫娮釉鈿ぶ械妮敵鲭娮釉ｋ娮釉鈿ぐㄝ敵鲭娮泳€路板（微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器）、本機零點及量程按鈕和端子塊。3051CD 型變送器基本簡圖如圖所示。

　　當油偏離中心膜時，改變電容信號。然后該電容信號在 C/D 轉換器中被轉換成數字信號。隨后微處理器從電阻式溫度檢測器和 C/D 轉換器中獲取信號并計算出正確的變送器輸出。隨后，該信號被送到 D/A 轉換器，D/A 轉換器將信號轉換回模擬信號并在4-20 mA 輸出上疊加HART信號。

　　羅斯蒙特3051C和3051T有哪些區別

　　3051壓力變送器常見的有3051C系列和3051T系列。這兩種變送器是有本質上的區別的，當然還有3051S高精度系列壓力變送器。在安裝問題上，確都是同理同源。在收到3051變送器產品后，在包裝盒內有快速安裝指南。下面我們也要講到的就是快速安裝指南上有的，如果您是一位長期從事3051壓力變送器安裝的專家，那么就跳過這篇安裝介紹。

　　羅斯蒙特3051壓力變送器安裝主要根據介紹的應用來做參考的。下面，我們也會根據不同的應用來講述不同的安裝方式。但總共上還是分為共平面和管理直接安裝式。

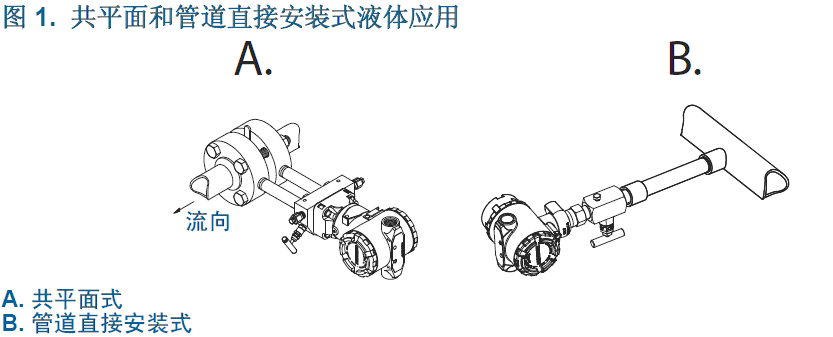

　　一，液體的應用（附帶圖如下）

　　1，將分流接頭安裝在管道側面。

　　2，將變送器安裝在分流接頭的側面或底部。

　　3，安裝變送器時應使用排液、排氣閥向上。

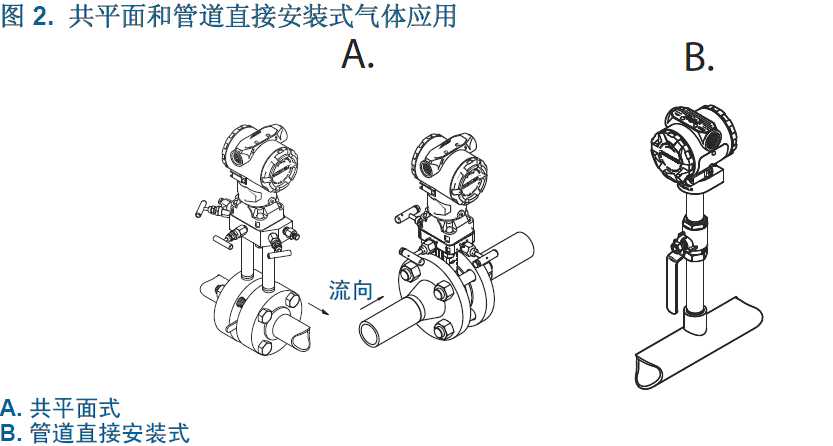

二、氣體的應用（附帶圖如下）

　　1，將分流接頭安裝在管道頂部或側面。

　　2，將變送器安裝在分流接頭的側面或頂部

三、蒸汽的應用（附帶圖如下）

　　1，將分流接頭安裝在管理側面

　　2，將變送器安裝在分流接頭的側面或底部

　　3，將引壓管內充滿冷卻水。

　　關于3051壓力變送器的安裝我們就講到這里，還有面板和管理安裝、常規組件的安裝方式，我們將在明天給大家進行講解和介紹。如您還有關于3051壓力變送器安裝的疑問，可以和我們在線技術人員溝通。

　　以下是網友的相關問題：

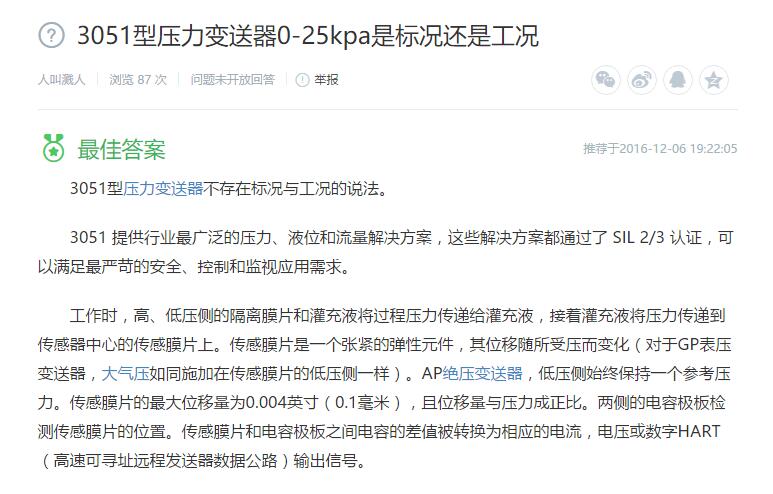

　　1、3051型壓力變送器0-25kpa是標況還是工況

　　3051型不存在標況與工況的說法。

　　3051 提供行業最廣泛的壓力、液位和流量解決方案，這些解決方案都通過了 SIL 2/3 認證，可以滿足最嚴苛的安全、控制和監視應用需求。

　　工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化（對于GP表壓變送器，如同施加在傳感膜片的低壓側一樣）。AP，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸（0.1毫米），且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART（高速可尋址遠程發送器數據公路）輸出信號。

　　3051C型、表壓與

　　性能優異：精度0.075%量程比100:1

　　差壓：校驗量程從0.5inH2O至2000psi

　　表壓：校驗量程從2.5inH2O至2000psi

　　：校驗量程從0.167psia至4000psia

　　過程隔離膜片：不銹鋼，CR，R，鉭（僅限CD，CG）及鍍金

　　設計小巧、堅固而質輕，易于安裝

　　3051T型表壓與絕對變送器

　　性能優異：精度0.075%

　　：校驗量程從0.3至10000psi

　　表壓：校驗量程從0.3至10000psi

　　不銹鋼與CR過程隔離膜片

　　單隔離膜片設計

　　灌充液：硅油與惰性油

　　可選DIN與Autoclave相配的過程連接

　　液位測量精度達0.075%

　　校驗量程從2.5inH2O至8310inH2O

　　平面式，2-，4-，與6英寸伸出式膜片

　　多種可選灌充液，可滿足不同場合要求

　　小巧而質輕，易于安裝與維護

　　接液件材料：不銹鋼，和鉭

　　3051H型高過程溫度

　　可測過程溫度高達375°F（191°C），且不需使用遠傳膜片密封或毛細管

　　精度0.075%，量程比100：1

　　高溫應用場合下，溫度影響與時間響應減少

　　傳感膜頭和線路板與3051C型相同

　　3051P型參考級

　　精度0.05%—目前精度最高的壓力變送器

　　貿易交接，財政測算與分配測量的理想產品

　　無可比擬的性能，不再需要儲備多種變送器

　　溫度影響減少，不需單獨的外套

　　可用于差壓與表壓測量

　　3051C型低功耗壓力變送器

　　世界上唯一的智能型低功耗壓力變送器

　　高性能，精度0.075%

　　差壓、表壓和絕壓型

　　具有3051C型的全部功能，包括有一個真正的數字表頭

　　6至12V直流供電下工作

　　耗電18至36mW，而典型4—20mA變送器耗電量為200mW以上

　　0.8—3.2V與1—5V輸出可選

　　傳感膜頭與標準（4—20mA）3051C型相同

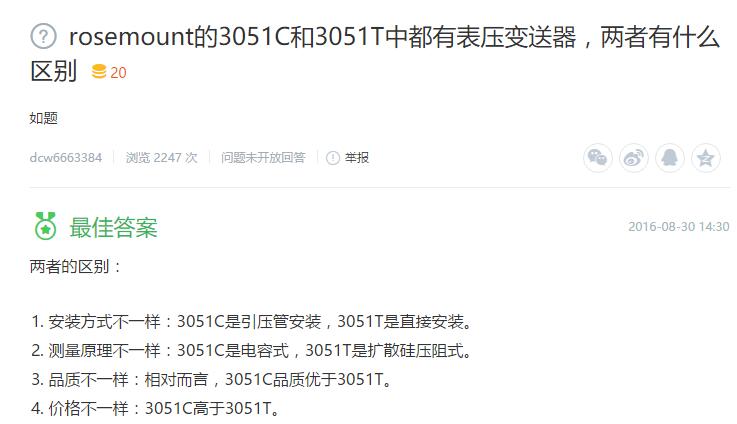

　　2、rosemount的3051C和3051T中都有表壓變送器，兩者有什么區別？

　　兩者的區別：

　　安裝方式不一樣：3051C是引壓管安裝，3051T是直接安裝。

　　測量原理不一樣：3051C是電容式，3051T是擴散硅壓阻式。

　　品質不一樣：相對而言，3051C品質優于3051T。

　　價格不一樣：3051C高于3051T。
