產品概述

        SLK810直接引線型壓力變送器采用擴散硅壓力芯體作為敏感元件，內置處理電路將傳感器毫伏信號轉換成標準電壓﹑電流信號輸出，可直接與計算機、控制儀表﹑顯示儀表等相連。選用高穩定性和高可靠性的壓阻式壓力傳感器和高性能的變送器專用電路，整體性能穩定可靠，可進行遠距離信號傳輸。采用一體化全不銹鋼結構，經過多次不銹鋼焊接，實現了全固態設計，安裝方便，具有極高的抗振性和抗沖擊性，在惡劣環境中可以長期使用。

產品特點
1、316L不銹鋼隔離膜片結構
2、高精度、全不銹鋼結構
3、微型放大器，電壓、電流信號輸出
4、抗干擾強、長期穩定性好
5、形式結構多樣化，安裝使用方便
6、量程范圍寬，可測量絕壓、表壓和密封參考?jí)毫?br /> 7、抗振動、抗沖擊
8、零點、滿程可調校.

性能參數

量程范圍	-100kPa…0～10kPa…100MPa
壓力類型	表壓、絕壓、密封壓
供電電源	24VDC、（12V～36V）DC寬電壓供電
輸出信號	4～20mA、1～5V、0～5V
工作溫度	-20℃～85℃
介質溫度	-20℃～85℃
儲存溫度	-40℃～125℃
零點溫漂	±1.5%FS（＠-20℃～85℃）
靈敏度溫漂	±1.5%FS（＠-20℃～85℃）
過載壓力	150%FS
機械振動	20g（20～5000HZ)
沖擊	100g（11ms）
綜合精度	0.5、0.25級可選
絕 緣	100MΩ/250VDC
響應時間	≤1ms（上升到90%FS）
長期穩定性	±0.2%FS/年
EMC浪涌	（IEC61000-4-5）2KV
EMC靜電	（IEC61000-4-2）接觸放電8KV，空氣放電15KV
防護等級	IP65
防爆等級	本安防爆ExiaⅡCT4
材質	外殼不銹鋼；隔離膜片316L
介質兼容	與316L不銹鋼兼容的各種介質

適用范圍
        設備配套，氣動，液壓，節能，環保，醫療…

訂購指南

產品名稱
SLK810直接引線型壓力變送器
		量程范圍
		-100kPa…0～10kPa…100MPa
				電源
				V1:24V DC 、V2:（12V～36V）DC
						輸出信號
						B1:4～20mA、B2:0～10V、B3:1～5V、B4：0～5V、
								接口螺紋
								C1：M20×1.5、C2：G1/2、C3：G1/4、C4：M14×1.5、C5：其它螺紋
										附加信息
										J1：赫斯曼接頭、J2：直接引線、J3：航空插頭
										P1：0.5%FS、P2：0.25%FS
										抗干擾性
										K1：普通（標配）、K2：強（高配）
										抗沖擊性
										D1：普通（標配）、D2：強（高配）
										抗震動型
										Z1：普通（標配）、Z2：強（高配）
SLK810		1MPa		V1		B1		C1		J1P1  選型舉例：SLK810-1MPa-V1-B1-C1-J2P1

▲選型說明

   表示型號為SLK810、量程為0～1.0MPa、供電電源為24V DC、輸出信號為4～20mA、螺紋接口為M20×1.5、電氣連接為直接引線、精度為0.5％ 。
▲訂購提示
   若對產品外形和性能參數有特殊要求，本公司可提供定制。

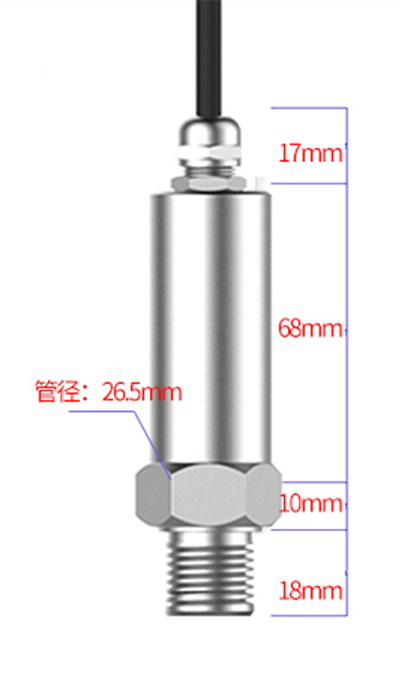

▲外形尺寸圖

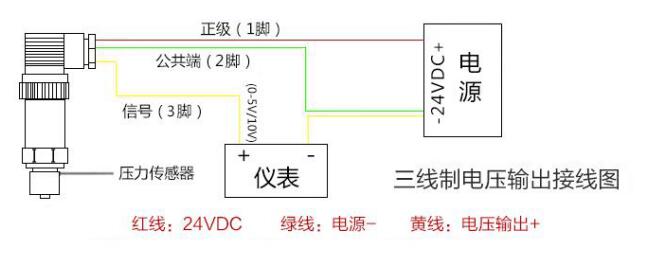

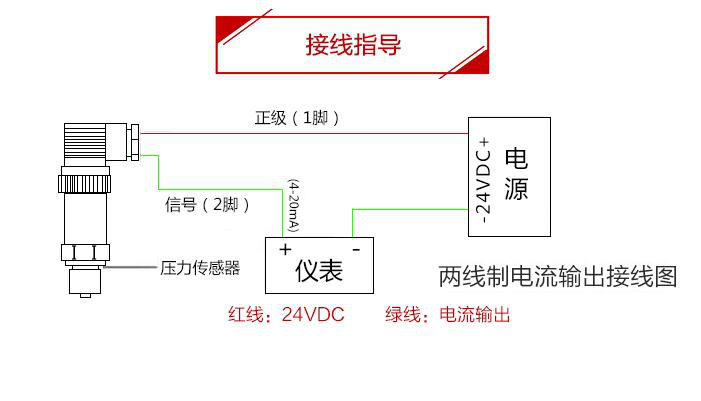

▲電氣連接圖
