SLK-806型差壓變送器選型使用說明書

一、概述

SLK-806型一體化差壓變送器采用OEM硅壓阻式差壓充油芯體組裝而成。外殼為全不銹鋼結構，具有很強的耐腐蝕性，兩個壓力接口為 M20×1.5螺紋鏈接（用戶可選擇壓力借口尺寸），可直接安裝在在測量官道上或通過引壓管鏈接。SLK-806型有毫伏、標準電壓、電流、頻率信號輸出等可供選擇，可以很方便地安裝使用，廣泛應用于過程控制、航空、航天、汽車、醫療設備等領域的差壓、液位、流量測控等。

二、技術指標

l         量程范圍：0-100Pa~200KPa; -100~0KPa

l         測壓形式：表壓(G)、表壓(G)、負壓(N)

l         補償溫度：-10~70℃   工作溫度：-20~85℃

l         綜合精度：0.1%、0.25%、0.5%、1%

l         輸出選擇：4~20mA、0~10mA、1~5V、0~5VDC

l         電源電壓：15VDC、24VDC

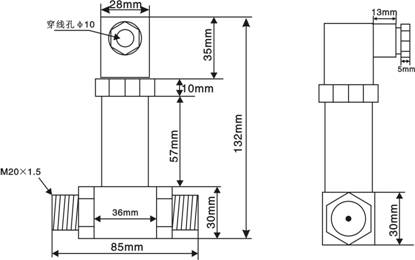

三、結構尺寸
